Tempimo-gniuždymo jutikliai

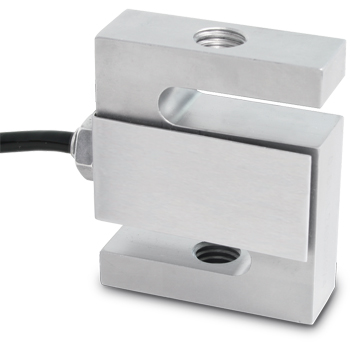

STG – tempimo-gniuždymo jutiklis

Tempimo-gniuždymo apkrovos jutiklis, įmontuojamas į CE-M patvirtintas svarstykles, tokias kaip: svėrimo platformos, siloso bokštai, bunkeriai ir t.t. Galima naudoti pavojinguose ir sprogiuose aplinkose:
ATEX II 1G Ex ia IIC T6 (Ta -20÷+40°C) TX (Ta -20÷+65°C) Ga
ATEX II 1D Ex ta IIIC TX°C (Ta -20÷+40°C) TX°C (Ta -20÷+65°C) Da IP65.
CE-M patvirtinta (OIML R-60).

STG.pdf

 Pagrindinės savybės:
Hermetiškai sandarus, nerūdijančio plieno korpusas su apsaugos klase – IP67;
Tikslumo klasė – C3;
Galimybė sujungti paraleline jungtimi;
Šarvuotas 6 m ilgio jungties laidas;
Galima ATEX versija (nurodyti užsakant);
Galimi modeliai su didžiausiomis apkrovomis:
“STG100″ – didžiausia apkrova: 100 kg;
“STG500″ – didžiausia apkrova: 500 kg;
“STG1000″ – didžiausia apkrova: 1000 kg;

Techninės savybės:
Minimalus daviklio apkrovos intervalas:
VMIN = Emax /10.000 (“STG500″ ir “STG1000″ modeliams);
VMIN = Emax /70.000 (“STG100″ modeliui);
Bendra paklaida, esant pilnai apkrovai: 0,03 % F.S.;
Pilnos apkrovos išėjimo vertė: 3 mV/V +/-0,08 %;
Ne-kartotinumas: 0,01 % F.S.;
Darbinė temperatūra: nuo -35 °C/+65 °C;
Įėjimo varža: 430 ± 60 Ohm;
Išėjimo varža: 350 ± 3,5 Ohm;
Nulinis balansas: +/- 1 % F.S.;
Izoliacijos varža: >5000 MOhm;
Saugi perkrova: 150 % F.S.;
Galutinė perkrova: 300 % F.S.;
4 laidų ekranuotas kabelis, 6 m ilgio, 5 mm skersmens;
