Исследования/ Измерения/ Тестирование

Системы измерения oт Inobalt используются для исследований и разработки продукции, а также для технического обслуживания и устранения неполадок.

Ассортимент товаров Inobalt включает в себя широкий выбор датчиков и программного обеспечения, а также измерительные устройства для исследований и разработки продукции. Наша продукция используется для измерения температур, вибрации, давления, скорости, мощности, деформации и др. Наши системы широко применяются в автомобильной и оборонной промышленностях, университетах и исследовательских институтах, а также в электронике и машиностроении.

Мониторинг процессов в пивоваренном заводе

Применение / Проблема:

Клиент решил установить систему регистрации данных Delphin LogMessage для мониторинга потребления:

• электрической энергии
• для процессов карбонизации пива CO2
• потоков пара
• сточных потоков
• пресной воды

Для этой цели установлена легко настраиваемая система контроля в режиме реального времени с созданием отчетов, которые предназначены для мониторинга параметров потребления.

Предложение / Решение / Оборудование:

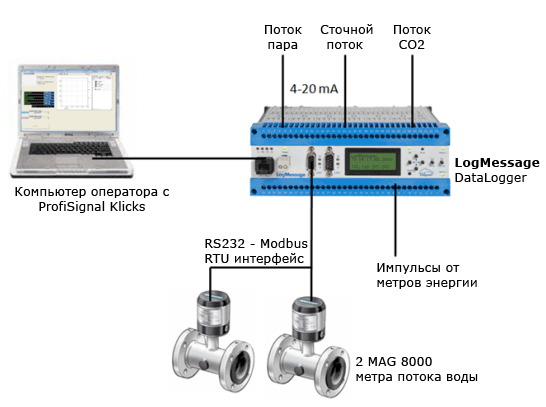

Аналоговые входы связаны с различными метрами пара, CO2 и сточного потока, используя сигнал 4-20 мА. Интерфейс с 2 метрами потока воды (Siemens MAG 8000) был реализован через интерфейс Modbus RTU. Используя регистры Modbus, в устройстве LogMessage легко создаются 2 последовательных порта COM. Клиент также использует внутренние каналы расчета для расчета норм потребления. Напр., канал интегратор используется для суммарного потребления энергии и CO2 в процессе пивоварения. Функциональность приведенa ниже.

Руководитель процессами имеет компьютер с программным обеспечением ProfiSignal Klicks для мониторинга данных процесса в реальном времени. Имитирующий интерфейс был разработан с программным обеспечением ProfiSignal и приведен ниже.

Преимущества:

Преимущества установки LogMessage:

• Устройство LogMessage с универсальными аналоговыми и цифровыми входами может легко записывать все аналоговые 4-20 мА сигналы, а также цифровые входы счетчиков энергии с импульсными выходами.
• Устройство LogMessage поддерживает несколько интерфейсов (RS232, 485, 422) и может быть легко связан с метроми потока MAG 8000 с помощью протокола Modbus RTU.
• Внутренние каналы расчета для мониторинга сигнализации и суммировании (канал интегратор) дают оператору непосредственные показания основных показателей потребления.
• 1 Гб внутренней памяти для сохранения резервной копии данных процесса. Прямые данные также хранится в базе данных DataService Configurator.
• Программное обеспечение ProfiSignal Klicks также позволяет оператору генерировать различные отчеты и статистические данные о процессе.

Испытательный стенд судовых турбин дизельных двигателей

Этот клиент является ведущим производителем больших судовых двигателей, турбин и полных судно энергетических систем. Компания производит дизельные двигатели для судоходства, выработки электроэнергии, а также тяжелых автомобильных и железнодорожных транспортных средств - с мощностью в диапазоне от 116 до 9000 kW. Турбины увеличивает мощность двигателя, снижает затраты и выбросы выхлопных газов. Они подвергаются воздействию высокому уровню тепловых и механических нагрузок. Турбины могут работать до 90000 оборотов в минуту и подвергаются воздействию температур до 750 º С, вызванное давление до 5 атм.

Требования клиента:

Два стенда испытания турбин были обновлены, используя новейшиe системы для сбора данных TopMessage и ProfiSignal от Delphin Technology. Стенд предназначен для проверки основных параметров турбин и оптимизации надежности, эффективности и функционирования компонентов. Клиент хотел систему, которую можно было легко обновить, а в будущем легко установить дополнительные настройки тестирования, не меняя систему, а только добавив дополнительные каналы ввода/ вывода.

Решение:

В испытательным стенде используются 80 аналоговых и 20 цифровых каналов ввода/ вывода. Аналоговые входы записывают давление, объем потоков, положение клапана и температуру. Входы счетчика измеряют количество оборотов. Система была установлена в шкаф управления со следующими модулями.

Оборудование:

1 TopMessage Master с 1 ГБ памяти и интерфейсом Profibus DP SLAVE;

3 TopMessage Slave блоки расширения;

6 ADVT модулей с 90 аналоговых входов для измерения температуры и давления;

1 DIOT модуль для цифрового ввода/ вывода импульсов и измерения скорости.

Программное обеспечение:

ProfiSignal Basic с 250 входами и визуализацией HMI.

Для измерения температуры была необходима высокая точность (+/- 0,2 К). Для интеграции систем в систему PLC, которая управляет всем циклом испытаний, был использован интерфейс Profibus-DP Slave устройства TopMessage.

Преимущества:

Клиент выбрал такое решение проекта из за ряд преимуществ:

Первое тестирование было сделано спустя 2 дня после установки. Установка и настройка всех датчиков осуществляется очень просто, не требуется дополнительные преобразователи и оборудование для обработки сигналов. Система очень надежная. Легко осуществляется HMI визуализация.

Судостроение и ремонт

Тестирование дизельного фильтра твердых частиц транспортных средств, используя GPS технологию

Компания Twin-Tec разрабатывает и производит широкий ассортимент дизельных фильтров твердых частиц и катализаторов для автомобилей. Большинство старых транспортных средств не имеют дизельных фильтров твердых частиц. Многие владельцы автомобилей заинтересованы установить фильтр твердых частиц в выхлопную систему, чтобы защитить окружающую среду и уменьшить налоги на выбросы транспортных средств.

Установка фильтра позволит значительно снизить налоги. Правительство Германии призывает всех владельцев установить фильтры, с помощью финансовых стимулов. Поэтому Twin-Tec разрабатывает много марок различных фильтров, каждый фильтр должен быть протестирован на дороге, при разнообразных дорожных условиях, чтобы определить эффективность фильтра.

Применение / Проблема:

Проблема в том, что практически каждый новый фильтр требует новой конструкции из-за различных выхлопных систем и их разних рабочих температур и разного уровня рабочего давления. Во время тест-драйва измеряется температура фильтра, давление, число оборотов двигателя, время простоя, определяется координаты транспортного средства и скорость, все эти параметры должны быть измерены с высокой точностью, и результаты измерений должны подтвердить, действительно ли фильтр соответствует требованиям. Для того чтобы иметь надежную тестовою систему для сбора данных, компания Twin-Tec решила выбрать устройство TopMessage, в сочетании с датчиком GPS. Эта система используется для сбора данных измерений и отслеживания транспортных средств.

Предложение / Решение / Оборудование:

Для записи данных компания Twin-Tec использует регистратор данных TopMessage со встроенными модулями ADVT и DIOT. Вся система интегрирована в корпус, который защищает от воздействия окружающей среды, датчики подключаются к корпусу с помощью специальных соединителей. Фотографии ниже показывают систему тестирования.

Во время тест-драйва все тестовые данные записываются на внутреннюю память регистратора данных TopMessage. Обороты двигателя (rpm) записывается через отдельный измеритель скорости (DAB 500 от AVL), который имеет импульсный выход. Импульсы подсчитываются и записываются с помощью счетчика импульсов в модуле DIOT. Для визуализации записанных данных, используется специализированный программный пакет ProfiSignal Basic.

Для записи скорости движения транспортного средства и направления был использован датчик GPS и разработан специальный драйвер NEMA. Для интеграции драйвера к устройству TopMessage использован порт RS232. Из GPS получают такую информацию, как скорость, направление, положение, она записавается на отдельном канале COM и все данные сохраняются прямо в 1 Гб памяти регистратора данных TopMessage.

После тест-драйва все собранные данные анализируются с помощью программного обеспечения ProfiSignal. Также есть возможность конвертировать GPS данные в файл KLM, которы может быть загружен в Google Earth для дальнейшего анализа таких параметров измерений, как скорость автомобиля, температура фильтра и давление, расположение или обороты двигателя.

Преимущества:

Сейчас Twin-Tec использует 5 систем сбора данных для тестирования фильтров твердых частиц. Основные преимущества:

• 1 Гб встроенной памяти, что позволяет выполнять тест-драйвы, происходящие даже несколько тысяч километров.
• Программу ProfiSignal легко конфигурировать, чтобы видеть результаты тест-драйва в "реальном времени.
• Данные, полученные от датчика GPS, компании Twin-Tec предоставили ценную информацию о связи между скорости автомобиля, оборотах двигателя и выбросов твердых частиц.
• Универсальный аналоговый вход позволяет легко подключить датчики температуры или давления.
• Небольшой объем регистратора данных (200x73x118 мм) очень практичный, когда необходимо установить в компактную коробку.
• Внутренние математические и логические каналы были использованы для активации функции записи данных, когда достигнуты условия тестирования.

Сбор данных из упаковочных машин в фармацевтической промышленности

Клиент производит упаковочные машины для фармацевтической промышленности. Машины используются для производства таких контейнеров, как ампулы, флаконы, бутылки и одноразовые шприцы, в которых могут разместиться определеное количество медицинских препаратов. Эти машины должны соответствовать стандартам FDA.

Применение/ Проблема:

Клиент производит высокопроизводительное оборудование и производственные линии, которые используются в различных упаковочных системах для медицинских продуктов. Перед отправкой оборудования клиенту, проверяется нормально ли работает производственная линия, поэтому производитель проводит проверку качества. Цель измерения и тестирования - определить соответствуют установленным стандартам параметры оборудования, а также соответствует ли стандартам процесс стерилизации. Ранее, результаты тестирования и документация была выполнена вручную, а также и отчеты, используя Excel. Клиент искал решение, которое упростило бы запись данных и представил автоматизированные отчеты.

Предложение / Решение / Оборудование:

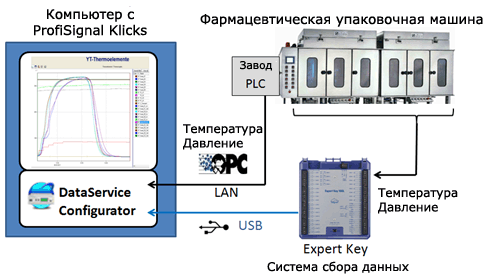

Клиент решил выбрать систему сбора данных Expert Key 200 и заказать адаптирован пакет программного обеспечения ProfiSignal Klicks, который используется для процесса сбора данных и автоматизированного представления отчетов.

Проект сбора данных основывается на универсальный пакет программного обеспечения ProfiSignal, который может работать независимо от подключенного оборудование сбора данных. Пользователь может одновременно записывать данные, используя аналоговые каналы устройства Expert Key и получать данные из систем оборудования PLC с помощью OPC Server. Данные собираются в базу данных из специализированных термопар и датчиков давления, которые подключены прямо к устройству Expert Key 200 и из данных Siemens S7 PLC о температуре и давлении. Данные передаются в программу DataService, используя OPC Server.

Функциональность системы:

Система разделена на две отдельные программы ProfiSignal Klicks:

1. Программа предназначена для сбора данных из устройства Expert Key и контроллера Siemens S7 PLC, используя OPC сервер.
2. Программа предназначена для анализа собранных данных и автоматически генерировать отчеты об тестированиях.

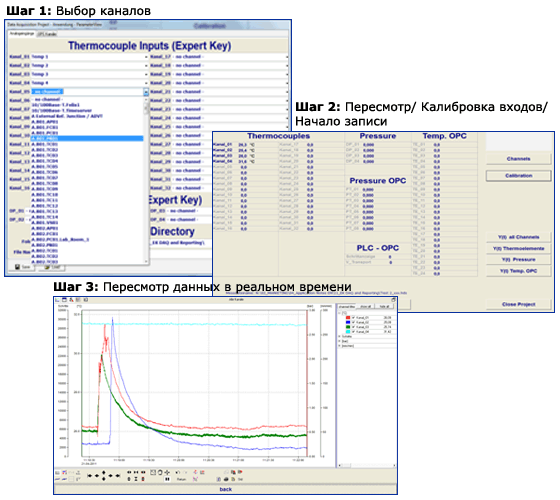

Сбор данных:

Отчеты:

Преимущества:

Важнейшая особенность системы - что ProfiSignal Klicks была разработана так, что клиент может получить данные с любых устройствах, которые подключены к DataService Configurator. Клиент может подключить необходимые каналы из любого устройства сбора данных (например, Expert Key, TopMessage, LogMessage, ProfiMessage) или другого устройства (VTI, HBM, PSI Adam Module, DataTranslation и т.д.), которое поддерживает все необходимые драйверы. Программа ProfiSignal предназначена для записи данных в один HDS файл из устройства Expert Key и из PLC, используя OPC интерфейс. Пользователь также может калибровать каждый канал, оценивая требуемую компенсацию, в случае необходимости. Запись данных осуществляется полностью независимо от анализа данных и генерации отчетов.

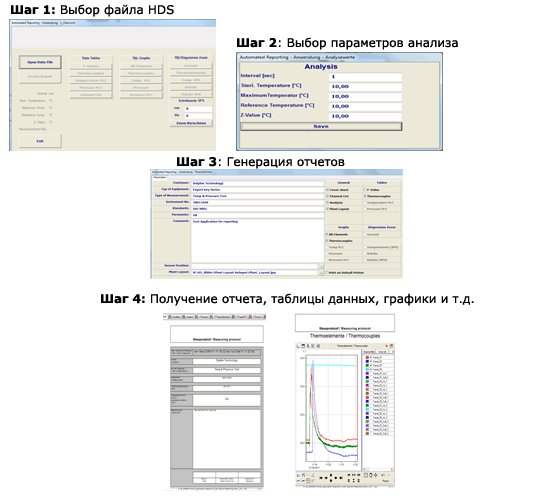

Отчет формируется используя cохраненный файл HDS. Создание отчетов основываться на конкретных требований клиента, здесь также проводится расчеты основных параметров, которые показывают нормально ли работает производственное оборудование, соответствует ли она требованиям температуры стерилизации и длительности. Качество процесса стерилизации выражается как значение F.

Основные преимущества:

• Expert Key используется как универсальная высокоскоростная система сбора данных для тестирования, а также соответствует ли параметрам новое упаковочное оборудование.
• Технический персонал использует Expert Key, чтобы определить соответствует ли оборудование требованиям к эксплуатации.
• Система записи данных отделена от системы анализа данных, что дает клиенту больше гибкости.
• Предлагаемое решение позволяет записать данные в однин файл, которые получены из отдельных модулей сбора данных и от Siemens S7 PLC, используя OPC Server.
• Создание отчета полностью автоматизировано и стандартизировано, это помогает экономить время и уменьшить количество ошибок, по сравнению с предыдущим методом отчетности, используя Excel.

Испытательный стенд для креплений труб – ротационный тест гибкости

Компания является ведущим производителем гидравлических труб и их соединений в Индии. Компания разрабатывает различные системы соединений труб и экспортирует 90% продукции по всему миру.

Применение / Проблема:

Для того чтобы обеспечить высокое качество продукта требуется выполнить испытания на давления и герметичность в каждой партии продукции. Тест инженеры выполняют поворотные тесты на сгибания гидравлических соединений и крепленний в соответствии с стандартом ASTM F - 1387. Заказчику была необходима универсальная система сбора данных для мониторинга и автоматизации испытательного стенда.

Предложение / Решение / Оборудование:

Для этого применения на испытательном стенде клиент решил использовать высокоскоростную систему сбора данных Expert Key 100L в сочетании с программным обеспечением ProfiSignal Klicks.

Испытания проводятся в следующей последовательности:

• Гидравлические соединения устанавляются к трубки диаметра 12 мм, 6 дюймов в длину.
• Затем эта трубка монтируется на поддержке с одной стороны и на вращающийся шпиндель с другой стороны.
• Затем шпиндель вращается со скоростью 1750 оборотов в минуту. В то время как шпиндель вращается, давление внутри трубки поднимается до 25 бар.

Этот тест работает от 10 до 15 минут для измерения для измерения крутящий силы трубки и также измерения уровня давления. Если давление падает инженер-испытатель получает информацию об утечки в установленых уплотнительных колец.

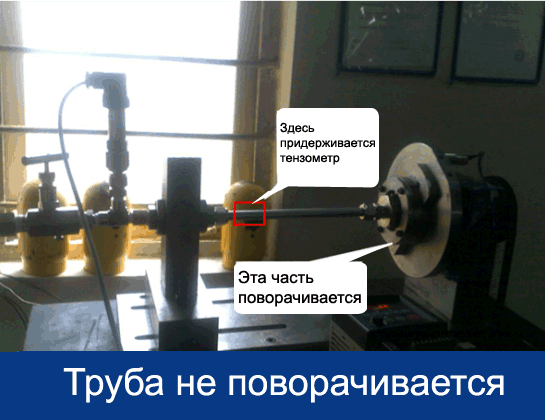

Следующая картинка показывает реальную установку стенда.

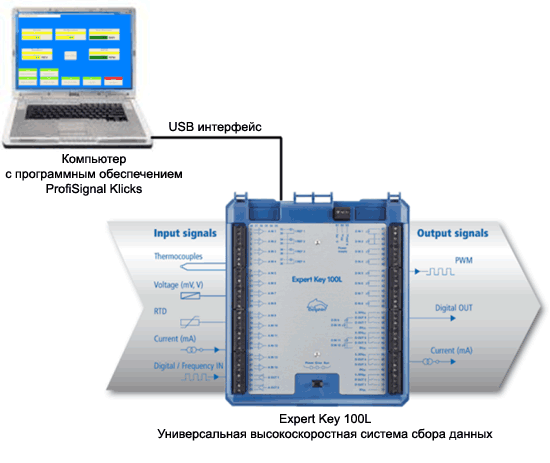

Функциональный дизайн представлен ниже.

Для работы со стендом инженер-испытатель использует приложение ProfiSignal Klicks со следующими пользовательским интерфейсом (главное окно).

Инженер может указать номер испытаемого продукта. С отдельной кнопкой он может начать запись данных и цикл испытаний. Во время тестирования данные скорости (RPM), напряжения (крутящий момент), отклонения и давления отображаются на дисплее в реальном времени. В конце теста генерируется отчет, который показывает график всех тестовых данных и таблицу данных со всеми значениями измерений.

Преимущества:

Преимущество системы Expert от Inobalt является:

• Expert Key 100L имеет универсальные аналоговые и цифровые входы для измерения скорости вращения (импульсы) и аналогового сигнала (мA, В, мВ, TC, RTD) в то же время.
• Программное обеспечение ProfiSignal Klicks очень простая система в использовании для создания HMI и программирования записей данных и отчетности.
• Интерфейс USB делает конфигурацию и настройку всей системы очень простую.

Сбор данных из мобильного оборудования обработки воды с удаленным доступом UMTS

Заказчик является ведущим производителем оборудования обработки воды для охлаждения, бойлеров, технической и чистой воды. Оборудование для обработки технической воды часто устанавливается на трейлерах или в контейнерах и здаётся в аренду клиентам для временного выполнения обработки воды.

Применение/ Проблема:

Для мобильного применения (в грузовиках и контейнерах), клиенту необходима была система для регистрации данных с удаленным доступом, что бы собрать данные в реальном времени и их сохранить. Цель состоит в том, чтобы иметь постоянный доступ к системе обработки и следить за работой оборудования, а также получять сигналы тревоги, когда работа системы выходит из строя.

Предложение/ Решение / Оборудование:

Клиент решил установить регистратор данных TopMessage с ADVT и DIOT модулями и маршрутизатор MoRoS UMTS на грузовике для записи 12 аналоговых и 8 цифровых сигналов (давление, поток, температура, системная ошибка) из системы обработки воды. С помощю маршрутизатора UMTS клиент имеет удаленный доступ к грузовику в любое время. Сильная сторона регистратора данных TopMessage является то, что внутренние каналы тревоги и событий выполняют непрерывный мониторинг системы и представляют отчеты через беспроводную связь UMTS, сообщения тревоги немедленно отправляются на главный центр управления, когда пороговые уровни нарушаются.

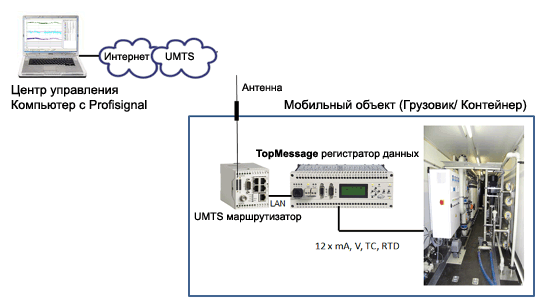

Ниже представлен функциональный дизайн.

Преимущества:

Установка TopMessage от Inobalt в сочетании с маршрутизатором UMTS даёт клиенту следующие преимущества:

• Удаленный доступ к данным в реальном времени из оборудования обработки технологической воды с постоянным контролем процесса.
• Доступ к системе независимо от того, где она установлена.
• Сигналы тревоги в случае возникновения проблем или отклонения от заданных параметров.
• Простое подключение аналоговых датчиков и цифровых входов.
• Нет нужды установлять компьютер на удаленной системе, так как регистратор данных также выполняет функции мониторинга и контроля системы обработки воды.

Производство оборудования и машин

Мониторинг процессов на заводов обезвоживания природных газов, используя беспроводный UMTS

Применение / Проблема:

Завод обезвоживания находится в удаленном месте и заказчику необходим автономный сбор данных и система регистрации для записи процесса производства и обработки данных завода, а также удаленный доступ к записанным данным.

Предложение / Решение / Оборудование:

Клиент решил установить системы регистрации Delphin на двух заводах обезвоживания. На заводе был установлен регистратор данных TopMessage с 1 Гб встроенной памяти и один ADVT модуль с 15 аналоговыми входами и один IOIT модуль с 24 цифровыми входами для мониторинга состояния. Регистратор данных имеет интерфейс через Ethernet (LAN) к маршрутизатору MoRoS UMTS, что обеспечивает функции удаленного доступа. В опасных зонах завода все системы имеют установлены шкафы с EX барьерами, предназначены во взрывоопасной среде. Регистратор данных TopMessage имеет интерфейс с тремя датчиками уровня резервуара, с аналоговым выходным сигналом (4-20мА), и 3 устройствами измерения газового потока VEGA через интерфейс Modbus RTU.

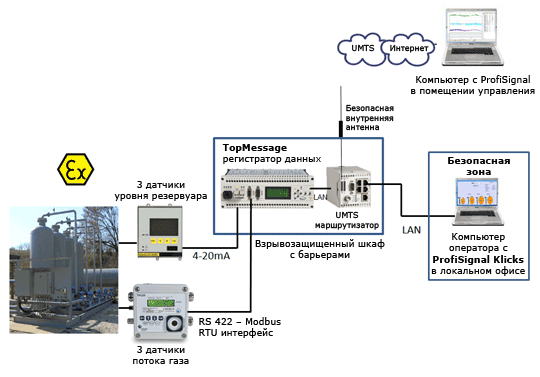

Функциональная структура:

Оператор завода работает в безопасной зоне и проводить локальный мониторинг с помощью компьютера, используя программное обеспечение ProfiSignal Klicks. Оператор имеет имитирующий интерфейс, где может контролировать операции завода.

Оператор, в головном офисе, используя маршрутизатор UMTS, в любое время имеет удаленный доступ к данным TopMessage и может видеть их в реальном времени, а также загружать данные из памяти устройства. Данные могут быть загружены автоматически, используя DataService Configurator функцию конфигурации. Завод обезвоживания покрыт сетью мобильной связи EDGE G2.

В схеме показаны данные из завода обезвоживания.

Преимущества:

Устройство TopMessage с UMTS маршрутизатором является лучшим решением для такого применения, так как осуществлены всех требования:

• TopMessage небольшой (200 x 118 x 90мм), это позволяет систему легко установить в взрывозащищенные шкафы.
• TopMessage поддерживает ряд стандартов последовательной передачи, это может быть подключения к датчикам потока VEGA Scan EK220.
• Может быть настроен с помощью удаленного доступа, используя UMTS маршрутизатор.
• С помощью UMTS маршрутизатора можно использовать функции сети для компьютеров и принтеров.
• Удобное программное обеспечение ProfiSignal Klicks для создания интерфейса оператора пользователя (имитация) и отчетных функций.

Мониторинг клапанов коксования в нефтеперерабатывающей промышленности

Этот клиент ведущий мировой производитель систем клапанов для различных отраслей промышленности. Компания производит шариковые, игольчатые, регулирующиe, дроссель и много других типов систем клапанов от маленьких до очень больших диаметров.

Применение / Проблема:

Это применение об очень специфическом проекте сбора данных. Клиент занимается рафинированием нефтеносных песков и использует специальный 3-ходовой переключающий клапан для управления потока нефти из песков в различные башни коксования. В прошлом работа клапана не всегда была надежна и вызвала очень дорогостоящии остановы процесса рафинирования.

Предложение / Решение / Оборудование:

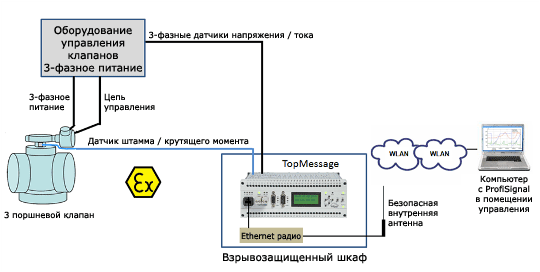

Для того, чтобы контролировать правильную работу клапана клиент решил установить регистратор данных Delphin TopMessage для записи всех данных во время движения клапана. Был выбран регистратор данных TopMessage с 8-канальным модулем ADFT и синхронными аналоговыми входами высокоскоростного сбора данных. Система измеряет потребление тока, напряжение 3-х фазного двигателя. Датчик штамма измеряет силу и крутящий момент во время движения клапана. Аналоговые входы настроены на 1 кГц частоты сбора данных. Установлены датчики:

• 1 x датчик штамма для измерения крутящего момента
• 3 x датчики тока двигателя
• 1 x преобразователи напряжения двигателя
• 2 цепи управления преобразователей напряжения

Система регистрации данных TopMessage установлена в взрывозащищенным шкафу в зоне EX недалеко от блока управления клапанов. Данные передаются с помощью беспроводной связи Ethernet.

Внутренние каналы логики устройства TopMessage настроены таким образом, чтобы запись активируется на основе главных критериях энергопотребления двигателя. На основе разработанных логических функций пользователь может настроить режимы записи данных устройства TopMessage в зависимости от событий.

После остановки клапанов, данные из устройства автоматически передается на компьютер в центр управления с помощью беспроводной сети Ethernet, для дальнейшего анализа и обработки данных с программным обеспечением ProfiSignal Basic.

Регистратор данных TopMessage записывает все данные каждого движения клапана. DataService Scheduler автоматически передает данные на центральный компьютер для анализа данных. Анализ данных и дальнейшая обработка производится с помощью программного обеспечения ProfiSignal Basic. Клиент был заинтересован в потреблении тока двигателя и профилем штамма / крутящего момента во время движения клапана. Профиль штамма / крутящего момента и потребляемый ток показывает ясную картину того, хорошо ли работает оборудование, надо ли запланировать техническое обслуживание.

Описание / Преимущества:

Регистратор данных небольшой и может быть установлен в взрывозащищенный шкаф с ограниченным пространством.

Регистратор данных TopMessage записывает все 7 каналов при частоте 1 кГц прямо в 1 Гб внутреннюю память регистратора.

Внутренние каналы логики обеспечивают, что записывается только соответствующие данные во время движения клапана.

Программного обеспечения Datservice Configurator функция планирования автоматически передает данные на компьютер через сеть WLAN.

Программное обеспечение ProfiSignal Basic после обработки файлов данных выполняет расчет текущих значений RMS.

Клиент имеет простую систему мониторинга для проверки состояния клапана и профилактического планирования технического обслуживания, не дожидаясь сбоя клапана.

Нефтегазовая промышленность

Автоматизированный учет электроэнергии

Компания Inobalt предлагает программное обеспечение для учета энергоресурсов, обработки и анализа данных и последующего прогнозирования потребности на электроэнергию.

Автоматизированная система учета:

• электронные измерительные приборы, которые фиксировают энергопотребление;
• специализированное программное обеспечение, которое позволяет хранить, обрабатывать и отображаеть информацию об энергопотреблении;
• оборудование для передачи данных из электронных приборов передают записанную информацию.

Программа для обработки и анализа данных предназначена для обработки данных со счетчиков воды, тепла, электричества, газа, пара и т.б., создания отчетов, анализа данных, прогнозирования будущих потребностей.

Автоматизированная система учета предусматривает регулярный сбор информации, обработку и обновление. Для пользователя в любой момент доступны все данные о потреблении энергии, отклонение от заданных параметров. Программа позволяет пользователю с легкостью отслеживать, анализировать тенденции потребления и точно прогнозировать будущее потребление.

Данные потребления электроэнергии может быть представлены в различных временных интервалах:

• 15 мин;
• 30 мин;
• 1 час;
• 1 день и т.д.

Предлагаемая система даст вам много возможностей для контроля расходов на электроэнергию и обеспечить эффективное использование энергии.

Преимущества

1. Запись почасовой расход электроэнергии и хранения данных.
2. Автоматический мониторинг колебания потребности на электроэнергию.
3. Постоянная доступность данных потребления электроэнергии.
4. Многомерное планирование и анализ потребностей на электроэнергию.
5. Возможность оптимизации процессов, тестирование эффективности процессов.
6. Мониторинг данных в режиме реального времени. Отправка сообщений об отклонениях по электронной почте и SMS.
7. Передача данных в Excel.
8. Автоматическое формирование необходимых отчетов.
9. Оперативное предупреждение обслуживающего персонала о чрезвычайных происшествиях, связанных с контролируемым технологическим процессом и функционированием оборудования.

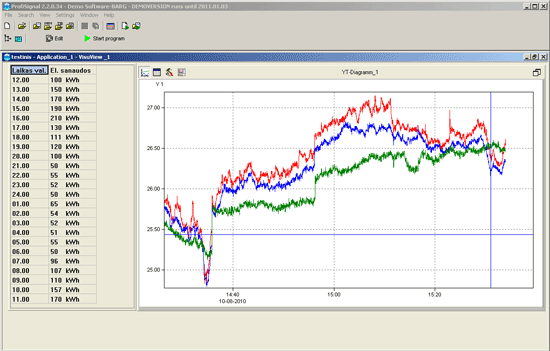

10. Отображения данных в таблицах и графиках.

Показания счетчика передаются автоматически - данные периодически обновляются с помощью GSM/GPRS или кабельной сети.

Предлагаемая система позволит эффективно контролировать потребление энергии и уменьшить затраты.

Профилактическое обслуживание на гидроэлектростанциях

Инвестиции в новые эффективные электростанции и модернизация существующих для оптимизации использования ресурсов, является распространенной практикой сегодня.

Устройства Message от Inobalt часто используются в ГЭС для мониторинга состояния турбин. Единая интегрированная система позволяет сбор и анализ данных.

Система является эффективной, экономической и надежной. Более 100 таких систем используются по всему миру.

Гидроэнергетика – безопасная для окружающей среды Гидроэнергия является экологически чистым источником энергии. 19% энергии в мире добывается из ГЭС, гидроэнергетика является крупнейшим источником возобновляемой энергии. Она занимает четвертое место по производству электроэнергии и становится все более важной и основой в производстве электроэнергии.

Гидроэнергетика защищает наши запасы ископаемого топлива, она всегда доступна, не кончяется, она не производит отходов, и не добавляется к глобальному потеплению. В общей сложности 15 млрд. МВт могут быть получены в год, из рек и озер. В настоящее время используются только 20%. Поэтому спрос на гидроэлектроэнергии будет расти в ближайшие несколько лет.

Области приложений:

Сегодня клиенты требуют, чтобы завод работал надежно и постоянно без простоев. Для того, чтобы увеличить надежность оборудования, системы вибрации и мониторинга состояния является необходимым условием.

Компания Inobalt имеет решение для этих потребностей и предлагает комплексные и гибкие системы, которые могут быть адаптированы к индивидуальным потребностям.

Устройство Message способен обработать сигналы вибрации и процесса и PLC/ Profibus коммуникационные данные в синхронном режиме. Интегрированный модуль AMDT/V2 позволяет анализ вибрации и мониторинг в сочетании с другими цифровыми и аналоговыми IO модулями.

Устройства легко интегрируются в существующую сеть компании через Ethernet соединение. Данные измерений доступны любому отделению в зависимости от прав доступа. Огромное преимущество этих устройств Inobalt Message в том, что одна всеобъемлющая система охватывает измерения, мониторинг и функции управления аварийными сигналами. Мощные диагностические функции анализа дают четкое представление о текущем состоянии гидротурбины и указывает на возможные проблемы системы. Раннее выявление технических проблем не позволяет системе получить крупных повреждений и дает указание, где требуется сосредоточится во время следующей остановки обслуживания.

Модульная концепция устройства Message позволяет заказчикам разрабатывать индивидуальные решения. Устройства могут быть адаптированы индивидуально на любое количество входов. Оборудование крепится на стандартную DIN рейку и установлены в шкафах управления.

Программное обеспечение для мониторинга и диагностики

Inobalt предлагает программное обеспечение ProfiSignal, которое предоставляет полную среду для разработки и настройки отдельных экранов HMI, чтобы предоставить оператору в диспетчерской максимальный обзор состояния оборудования. Мощные каналы программного обеспечения внутри устройства могут быть использованы для настройки многих функций сигнализации с возможностью переключения выходов и регулировать оборудование или инициировать аварийное отключение остановки.

Интегрированные каналы событий могут сообщить о любых нарушениях, например, через SMS или эл. почту. Для более крупных приложений, рекомендуется настроить сигнализационные таблицы для сводного обзора состояния ГЕС.

Устройство обеспечивает внутреннее хранение данных до 1 Гб с 128 млн. записей. Программный пакет предоставляет удобный анализ через плавный переход между данными онлайн и офлайн. Для непрерывного мониторинга рекомендуется использовать данные в режиме реального времени.

Портативные системы

Компания Inobalt также предлагает широкий спектр продуктов для удовлетворения потребностей технических инженеров в области гидроэнергетики. Очень популярны индивидуально спроектированные мобильные приборы для измерения вибрации и анализа процессов. Система записывает вибрационные данные о производительности в течение всего срока ввода в эксплуатацию и заключительных этапах утверждения. Соединители доступны по мере необходимости с 4 мм штекерами, винтовыми клеммами и термо или BNC разъемами общего пользования. Устройства Message защищены контурами заземления и таким образом, защищяют от ошибок, возникающих во время записи данных. Входы датчиков дифференциализованые и, следовательно, обеспечивают высокий уровень точности.

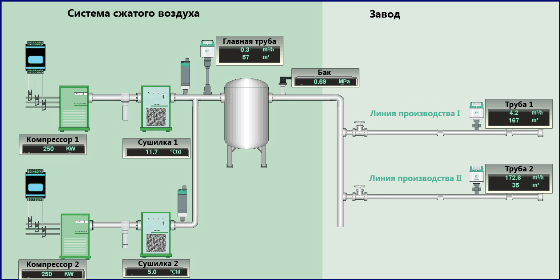

Системы управления сжатого воздуха

Сейчас, когда энергосбережение является одним из главных приоритетов для всех прогрессивных предприятий, измерения расхода и потребления становится все более и более важным. Однако, измерения только один шаг вперед, чтобы иметь полную картину о потребления газа и сжатого воздуха на заводе, поэтому требуется постоянный мониторинг, графический/ статистический анализ и удобный отчет. Для этого, мы предлагаем решение, которое поможет Вам уменьшить потребление газа и сжатого воздуха.

Приобретение данных измерений

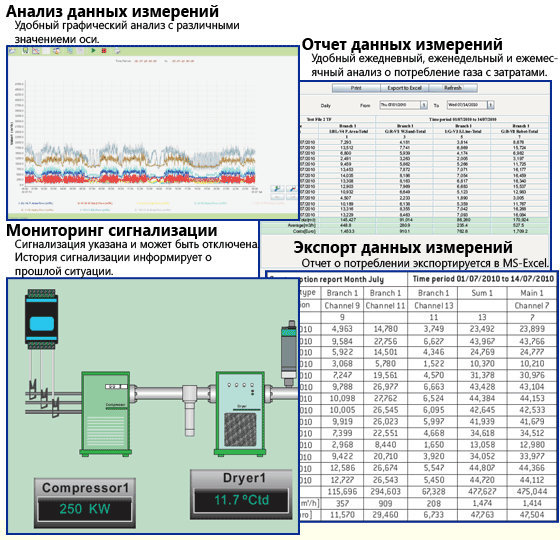

Функции

• Связь с до 32 удаленными устройствами (DS 300)
• Связь через Ethernet, RS-485, RS-485/ Ethernet связь
• Неограниченный размер записи (до максимального размера файлов в Windows)
• Все значения датчика могут быть отображены онлайн
• Можно добавить собственную схему завода, как фонового изображения на экране онлайн
• Мониторинг сигнализаций и запись истории сигнализаций
• Графический анализ до 10 каналов на одном экране и до 4 различных физических устройств
• Экспорт в MS-Excel
• Опциональный генератор отчетов о потребления для удобных отчетов и анализа

Энергетика

Решения

Энергетика

Нефтегазовая промышленность

Производство оборудования и машин

Судостроение и ремонт

Промышленность напитков и пищи

Исследование и разработка
